Редактор сцены 2D

Редактор сцены 2D предназначен для управления параметрами сцены и ее элементами (слоями).

Окно редактора сцены 2D открывается по умолчанию при загрузке системы либо из Главного меню системы, пункт Окно.

Окно редактора имеет три вкладки:

Слой - содержит список слоев и управляющие ими инструменты.

Редактирование - содержит основные настройки редактирования и структуру редактирования данных. Подробное описание работы с вкладкой см. в разделе Редактирование.

Палитра атрибутов - используется для управления атрибутивными данными в процессе редактирования векторных слоев. Подробное описание работы с вкладкой см. в разделе Палитра атрибутов.

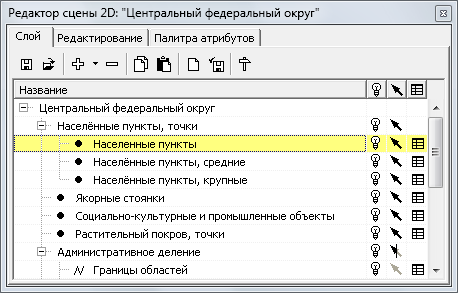

На вкладке Слой формируется список слоев активной Сцены 2D. Каждая строка списка имеет текстовое поле с названием слоя, пиктограмму типа слоя и набор переключателей свойств слоя. При создании нового слоя его название соответствует имени файла источника данных. Название слоя может быть отредактировано. Перемещение слоя в списке выполняется левой кнопкой мыши (нажать - перенести - отпустить) за его пиктограмму или название. Над несколькими слоями определены операции удаления и просмотра информации. Для выделения нескольких слоев можно воспользоваться стандартными клавишами Ctrl и Shift.

Перед названием слоя есть пиктограмма, обозначающая тип этого слоя:

- для растровых слоев;

- для двумерных сетей;

- для векторных полигональных слоев;

- для векторных линейных слоев;

- для векторных точечных слоев;

- для текстовых слоев;

Переключатели свойств слоя расположены справа от имени слоя:

Вид	Краткое описание	Функции
	Видимость слоя.	Управляет визуализацией слоя в Сцене 2D. Если флаг видимости установлен, то слой отображается во всех Видах сцены 2D. Если флаг снят, то слой не отображается.
	Выбор объектов слоя.	Управляет возможностью выбора объектов данного слоя. Если значок выбора активен, то объекты данного слоя могут выбираться соответствующими инструментами в окне отображения сцены.
	Атрибутивные данные слоя.	Кнопка предназначена для вызова Редактора таблиц атрибутивных данных (DBF) для векторных и текстовых слоев или Редактора ТОС для ТОС. Для растровых слоев данная кнопка недоступна.

В верхней части окна расположен ряд кнопок управления редактором Сцены 2D, которые позволяют:

- сохранить выбранный слой в файл на диске

Создается файл двумерного слоя с расширением ._lr. В файле хранится вся информация о слое: ссылка на источник данных слоя, текущие установки параметров слоя и его стилевого оформления.

- открыть слой из сохраненного на диске файла

Загружается сохраненный ранее файл двумерного слоя ._lr. Вместе с объектами слоя загружаются сохраненные настройки (параметры, стиль оформления).

- добавить новый слой

В сцену добавляется новый слой. В выпадающем списке выбираются существующие исходные данные, которые можно использовать в качестве слоя:

• Добавить слой - добавляется слой одного из следующих типов:
  • Векторный слой
  • Растровый слой
  • Двумерная сеть
  • Регулярная сеть
  • Профиль (одномерная сеть)
  • Слой ТОС (два столбца координат)
  • Текстовый слой
• Добавить слой базы геоданных
• Добавить WMS слой - добавляется слой с Web-сервера как изображение
• Добавить WCS слой - добавляется слой с Web-сервера в виде двумерной регулярной сети
• Добавить WFS слой - добавляется слой с Web-сервера как WMS слой, но с возможностью запроса атрибутивной информации
• Добавить сцену - добавляется слой, в котором будет отображаться ранее сохраненная сцена
• Координаты скважин - добавляется информация по скважинам, содержащаяся в "контейнере" (внутренняя структура хранения информации по скважинам)

- удалить помеченные слои

Из сцены удаляются все выделенные слои.

- копировать выделенный слой

Выделенный слой копируется в буфер обмена данными с учетом стилевого оформления.

- вставить выделенный слой

В сцену добавляется слой из буфера обмена данными, скопированный ранее из любой сцены.

- cоздать новый слой

- сохранить выделенные объекты слоя в файл

Выделенные объекты слоя и их атрибутивные данные сохраняются в новый файл. В открывшемся диалоговом окне нужно ввести имя создаваемого файла. При сохранении новому файлу присваивается проекция файла-оригинала.

- открыть Параметры выбранных слоев

Открывается окно, содержащее параметры всех выбранных слоев в списке Редактора сцены 2D.
